Ультразвуковая метеостанция «все в одном» RS485 Modbus

Датчик ультразвуковой метеостанции All-in-One представляет собой полностью цифровое обнаружение, высокоточные датчики, могут быстро и точно определять скорость ветра, направление ветра, температуру воздуха, влажность воздуха, атмосферное давление, встроенный блок обработки сигнала может выводить соответствующие сигналы в соответствии с потребностями пользователя, может быть опционально интегрирован с PM2.5, PM10, шумом, радиацией, дождем и другими элементами. Высокопрочная структурная конструкция может надежно работать в суровых климатических условиях, высокая интеграция, прочная. Широко используется в метеорологии, окружающей среде, аэропортах, портах, лабораториях, промышленности и сельском хозяйстве, а также на транспорте.

Технические параметры универсального ультразвукового датчика  метеостанции :

Принцип работы универсального ультразвукового датчика погоды

Принцип определения скорости ветра заключается в измерении времени прохождения ультразвука от датчика N до датчика S и сравнении его со временем прохождения ультразвука от датчика S до датчика N. Аналогично сравните время прохождения ультразвука от W до E и от E до W. (N = север, S = юг). (N = север, S = юг, E = восток, W = запад) Например, если ветер дует с севера, время прохождения ультразвуковой волны от N до S будет короче, чем от S до N, а время от W и E будет таким же, как время прохождения от E до W. Рассчитав разницу во времени прохождения ультразвуковых волн между двумя точками, можно вычислить скорость и направление ветра. Этот расчет не связан с другими факторами, такими как температура.

Датчик дождя использует пьезоэлектрический керамический кинетический мониторинг дождя, который распознает капли дождя в соответствии с силой их падающего удара и контролирует все от легкого до сильного дождя, измеряя отдельные капли дождя и, таким образом, вычисляя количество осадков. Капли дождя подвергаются весу капель дождя и сопротивлению воздуха во время процесса приземления и достигают земли с постоянной скоростью, согласно P=mv, измерение удара может быть получено из веса капель дождя и, таким образом, количества непрерывного дождя.

Технические параметры метеостанций:

Меры предосторожности при установке      универсальной ультразвуковой метеостанции

Ультразвуковые многофакторные интегрированные датчики могут соответствовать ряду спецификаций и использоваться в различных условиях по всему миру, не требуя сложного обслуживания или калибровки в полевых условиях.

1. Регулярно проверяйте, не мешает ли работе датчика другое работающее оборудование, например, радио/радарные передатчики, судовые двигатели, моторы и т. д.;

2. Не устанавливайте на ровной поверхности вместе с любым сканирующим устройством радара, необходимо соблюдать расстояние не менее 2 метров;

3. Рекомендуется держаться на расстоянии от некоторых окружающих радиоприемных антенн;

3. Место установки должно быть удалено от источника вибрации;

4. используйте кабель, рекомендованный нашей компанией;

5. Если кабель обрезан и неправильно подключен или если экран кабеля неправильно подключен, просто подключите его в соответствии с инструкциями руководства по установке;

6. Обеспечить бесперебойную подачу электропитания к оборудованию во время работы;

7. Избегайте попадания мусора из окружающих зданий, например, деревьев, столбов линий электропередач, высоких зданий и т. д., который может повлиять на точность показаний ультразвукового измерителя скорости и направления ветра;

Всемирная метеорологическая организация дает следующие советы:

1. Стандарты установки метеорологических приборов: 10 метров над уровнем земли на открытых площадках; открытые площадки определяются как 10 метров над высотой любого препятствия для метеорологического прибора;

2. При установке на здании теоретическая высота установки метеорологического прибора должна быть в 1,5 раза больше высоты здания;

3. при установке на стреле на мачте, башне или ветви мачты длина стрелы или ветви должна быть в два раза больше минимального диаметра или диагонали башни. Стрела должна быть установлена со стороны преобладающего ветра;

Методы установки ультразвуковой метеостанции «все в одном»

Методы установки следующие:

Позиционирование: как правило, устройство монтируется на вертикальной монтажной трубе, чтобы гарантировать, что измерения проводятся в одной горизонтальной плоскости;

Выравнивание: перед фиксацией детектор следует установить так, чтобы его точка наведения была направлена на север.

Примечание: для определения направления на географический Северный полюс во время установки лучше всего использовать стандартный компас, а также удерживать прибор направленным на север в том же направлении, что и компас;

Установка: в монтажной трубке необходимо просверлить 3 отверстия на равном расстоянии друг от друга, вкрутить винты М5, расположенные на расстоянии 7,5 мм от верха трубки, и пропустить кабель через монтажную трубку;

ПРИМЕЧАНИЕ: Пользователь должен надлежащим образом ослабить натяжение кабеля. Вилку можно подключить к вилке устройства, повернув вилку и осторожно вдавив ее внутрь. После того, как вилка прикреплена, ее можно зафиксировать на месте, повернув внешнюю муфту по часовой стрелке. Устройство можно закрепить на монтажной трубке с помощью 3 винтов из нержавеющей стали. Клиент должен убедиться, что устройство установлено на открытом пространстве, чтобы окружающие здания не препятствовали потоку воздуха и не вызывали флокуляции. Не устанавливайте устройство рядом с радарами или радиопередатчиками.

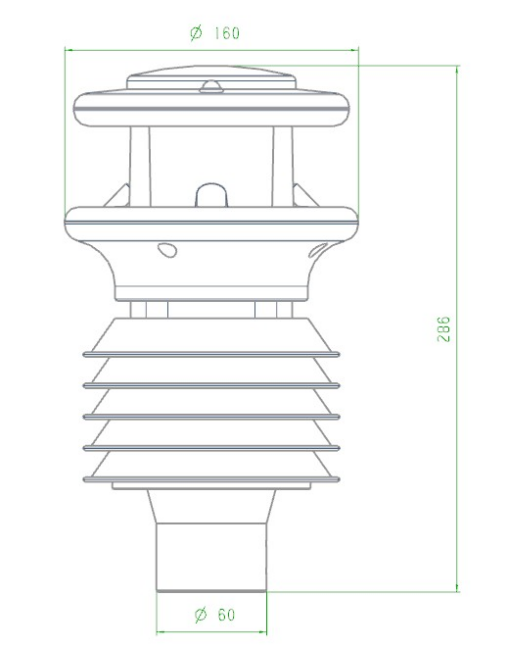

Технические характеристики датчика ультразвуковой метеостанции «все в одном»
