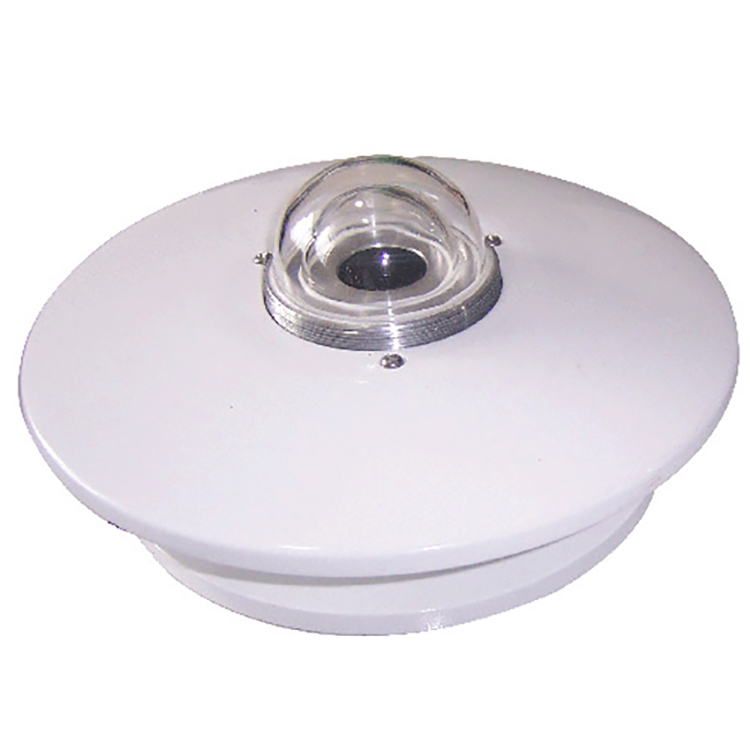

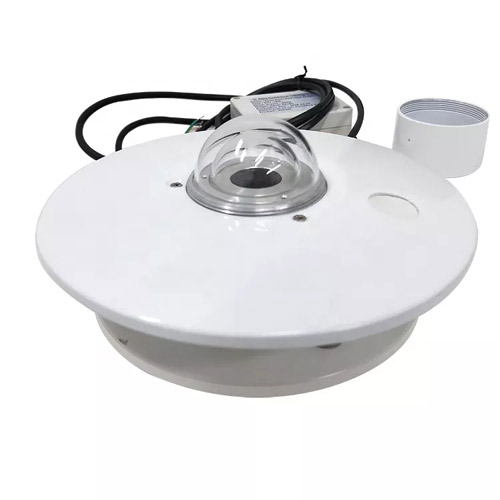

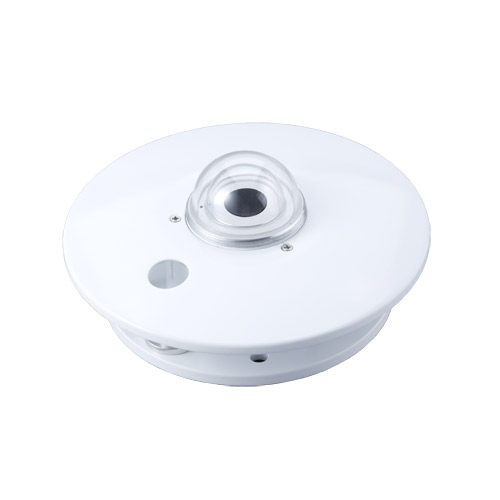

Пиранометрический датчик солнечного излучения RS485

Пиранометр , название которого происходит от греческих слов «pyr» (что означает огонь или солнце) и «-ometer» (измерительный прибор), представляет собой сложный метеорологический прибор, предназначенный для измерения общего количества солнечной радиации, получаемой поверхностью Земли. Прибор предназначен для улавливания суммы прямого и рассеянного солнечного излучения со всего неба до горизонтальной плоскости, тем самым предоставляя точные данные об интенсивности солнечного излучения. Он играет важную роль в областях атмосферной науки, солнечной инженерии, климатических исследований и проектирования зданий.

Устройство обычно состоит из чувствительного элемента, чувствительного к солнечному излучению, который заключен в прозрачный куполообразный защитный корпус для защиты от дождя и пыли, обеспечивая при этом свободное падение излучения. Чувствительный элемент преобразует полученную лучистую энергию в электрический сигнал, который может быть записан и проанализирован электронными устройствами. Пиранометр измеряет в ваттах на квадратный метр (Вт/м²), что соответствует Международной системе единиц и позволяет легко сравнивать и применять данные в глобальном масштабе.

Данные пиранометра имеют решающее значение при проектировании и оптимизации солнечных энергосистем, помогая инженерам оценивать потенциальную солнечную мощность и корректировать расположение фотоэлектрических панелей для максимального захвата энергии. Кроме того, в агрометеорологии мониторинг солнечной инсоляции может помочь фермерам разрабатывать стратегии орошения и посадки сельскохозяйственных культур. Исследователи изменения климата также полагаются на долгосрочные наблюдения пиранометра , чтобы понять, как солнечная радиация влияет на энергетический баланс Земли и климатические модели.

Датчик солнечного излучения (  пиранометр ) работает по принципу термоэлектрической индукции и работает с различными регистраторами излучения или амперметрами излучения для точного измерения общего излучения TBQ, отраженного излучения, рассеянного излучения, инфракрасного излучения, видимого излучения, ультрафиолетового излучения и длинноволнового излучения солнца.

Основной чувствительный элемент счетчика, многоконтактная термобатарея с проволочной обмоткой, покрыта черным покрытием с высокой поглощающей способностью. Горячий контакт находится на чувствительной поверхности, в то время как холодный спай расположен внутри корпуса, а горячий и холодный контакты создают разность температурного потенциала. Выходной сигнал пропорционален солнечному излучению в линейном диапазоне.

Двухслойная стеклянная крышка предназначена для уменьшения влияния конвекции воздуха на измеритель радиации, а внутренняя крышка предназначена для отсечения инфракрасного излучения от самой внешней крышки.

Датчик солнечного излучения (  пиранометр )  Применение:

Датчик солнечного излучения ( пиранометр ) используется для измерения общего солнечного излучения в спектральном диапазоне 0,3-3 мкм, а также может использоваться для измерения солнечного излучения, падающего на наклонную поверхность, например, индукционная поверхность вниз может измерять отраженное излучение, например, добавление затеняющего кольца может измерять рассеянное излучение. Поэтому его можно широко использовать в использовании солнечной энергии, метеорологии, сельском хозяйстве, старении строительных материалов и загрязнении атмосферы и других областях для измерения энергии солнечного излучения.

Пиранометры находят разнообразное применение в различных областях благодаря своей способности точно измерять солнечное излучение. Вот некоторые основные сценарии использования:

1. Метеорология и климатология: Пиранометры являются неотъемлемой частью метеостанций, помогая прогнозировать и понимать погодные условия, постоянно отслеживая уровни солнечной радиации. Эти данные имеют решающее значение для климатических моделей и понимания долгосрочных тенденций изменения климата.

2. Сельское хозяйство и садоводство: В точном земледелии пиранометры помогают фермерам оптимизировать рост урожая, предоставляя данные о доступности солнечного света. Эта информация используется для планирования орошения, регуляторов роста растений и методов затенения.

 3. Солнечная энергетика: от этапа планирования до эксплуатации солнечных электростанций пиранометры используются для оценки солнечных ресурсов, контроля производительности системы и обеспечения максимальной эффективности работы солнечных панелей.

 4. Проектирование зданий и городское планирование: Архитекторы и градостроители используют данные пиранометра для проектирования энергоэффективных зданий, включающих принципы пассивного солнечного проектирования и рассчитывающих эффекты затенения.

 5. Экологические исследования: при изучении экосистем пиранометры помогают исследователям понять влияние солнечной радиации на фотосинтез, эвапотранспирацию и общую продуктивность экосистемы.

6. Гидрология и управление водными ресурсами: Измеряя солнечную радиацию, гидрологи могут лучше прогнозировать скорость испарения из водоемов, что имеет важное значение для расчетов водного баланса и управления водохранилищами.

7. Образование и исследования: Образовательные учреждения используют пиранометры в обучении и исследованиях, позволяя студентам проводить эксперименты и понимать динамику солнечной энергии.

8. Автомобильная промышленность: при разработке транспортных средств на солнечных батареях пиранометры используются для тестирования и оптимизации солнечных панелей для максимального сбора энергии.

9. Туризм и отдых: В некоторых случаях понимание закономерностей солнечного света может быть важно для туризма, например, при планировании работы горнолыжных курортов или пляжных мероприятий на основе уровней УФ-излучения.

10. Здоровье и безопасность: инициативы общественного здравоохранения могут использовать данные пиранометра для выпуска предупреждений об УФ-индексе, помогая людям защитить себя от вредного воздействия солнца.

Каждое приложение выигрывает от точного измерения потока солнечного излучения, что позволяет принимать обоснованные решения и оптимизировать работу в широком спектре отраслей и научных направлений.

Технические характеристики датчика солнечной радиации пиранометра
