Принцип работы системы контроля удобрения сельскохозяйственного капельного орошения

Принцип работы системы контроля удобрения сельскохозяйственного капельного орошения

1 Контроль орошения

Орошение делится на три метода управления орошением: ручное вмешательство, синхронизированное количественное определение и условное управление. Независимо от метода управления, когда начальные условия орошения выполнены, сначала откройте полевой вопросный клапан и главный регулирующий клапан, а затем запустите насос, чтобы начать орошение. Когда набор клапанов орошения закончен, сначала откройте следующий набор клапанов, а затем закройте ирригационный клапан (насос всегда работает). Когда все полевые клапаны, которые необходимо орошать, завершены, сначала выключите насос, а затем выключите главный регулирующий клапан и полевой клапан, так. Процесс орошения завершен.

2 Контроль за оплодотворением

Метод удобрения питательного раствора также делится на ручное вмешательство, определение времени и условный контроль. При удобрении питательного раствора компьютерная система использует выбранную формулу и заданные значения pH и EC питательного раствора для смешивания воды и удобрения пилота. В соответствии с отклонением между заданным значением и значением обнаружения pH и EC регулируется частота впрыска удобрения гибридного клапана, и разница между значением обнаружения и заданным значением питательного раствора может быть достигнута в допустимом диапазоне за короткий промежуток времени.

Когда заканчивается набор полевых клапанов. Сначала откройте следующий набор клапанов, а затем закройте текущий клапан. Когда все полевые клапаны, которые необходимо удобрить, будут отработаны, сначала отключите насос удобрения и насос, затем отключите все клапаны, которые открываются, чтобы закончить управление удобрением.

3 Фильтр автоматического управления промывкой рулона

Существует два метода управления промывкой фильтра, один из которых — автоматическое управление. Один из них — ручное управление с помощью компьютера. Автоматическое управление заключается в использовании дифференциального реле давления, контролирующего фильтры для входа и выхода из дифференциального давления. Фильтр заблокирован. Когда дифференциальное давление на двух концах достигает установленного значения, текущая работа немедленно прерывается, и группа фильтров может быть промыта по порядку. Продолжительность времени промывки может быть установлена произвольно. После промывки может быть восстановлено исходное рабочее состояние системы.

Ручное управление обратной промывкой фильтра: когда фильтр считается загруженным, можно в любой момент нажать кнопку запуска на интерфейсе программы обратной промывки и запустить фильтрацию в любое время.

4-клапанная группа

Система разделена на 20 групп клапанов. Каждая группа клапанов может устанавливать от 1 до 4 клапанов для одновременного орошения в клапане в той же группе клапанов. Таким образом, вся система управляет до 80 электромагнитными клапанами.

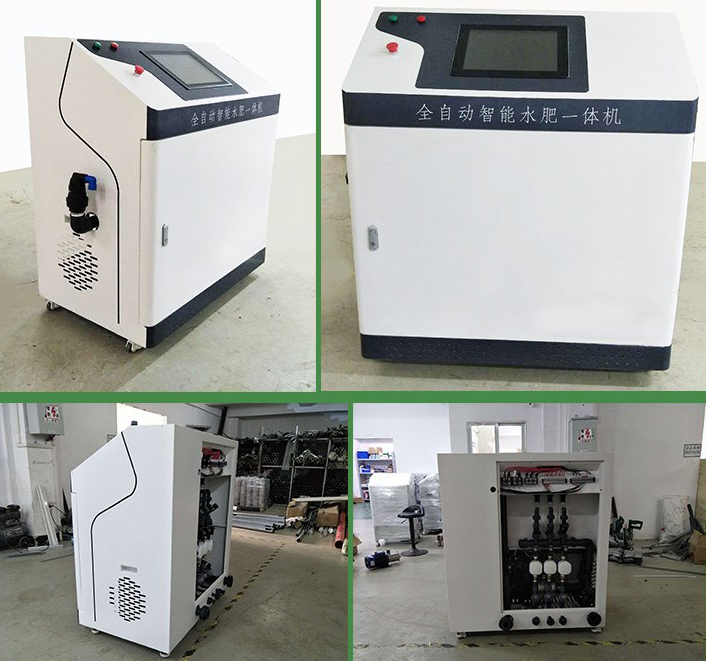

Основные характеристики системы контроля удобрения сельскохозяйственного капельного орошения

1 Мощная функция. Простое управление.

С ручным вмешательством, временной квантификацией и условным контролем методов управления орошением и удобрением для разведения пользователи могут выбирать в соответствии с фактическим использованием. В то же время система также имеет такие функции, как маршрутизация фильтров, запрос информации и защита безопасности.

2. Конфигурация оборудования системы высокая, стабильная производительность, низкая цена.

Система управляет аппаратным обеспечением на основе импортных ПЛК и сенсорных экранов, а исполнительным органом являются импортные электромагнитные клапаны и насосы для обеспечения надежности и стабильности системы.

3. Экономия воды, удобрений, труда в провинции, снижение трудоемкости и повышение уровня автоматизации управления.

4. Сильная практичность. Широкий спектр применения.

Его можно широко использовать в управлении орошением и удобрением овощей, цветов, фруктовых деревьев и съедобных грибов, и он обладает высокой универсальностью. Высокая точность управления доказала, что концентрация питательной жидкости EC и pH pH системы хорошо регулируются, а точность управления может достигать EC ≤ EC ± 0,1 мс / CM, PH ≤PH ± 0,2.
