Ультразвуковой датчик уровня воды и радарный датчик уровня воды. Введение

Ультразвуковой датчик уровня воды и радарный датчик уровня воды. Введение

Ультразвуковые датчики уровня воды и радарные датчики уровня воды являются бесконтактными устройствами измерения уровня, они работают по разным принципам и подходят для различных сценариев применения и потребностей.

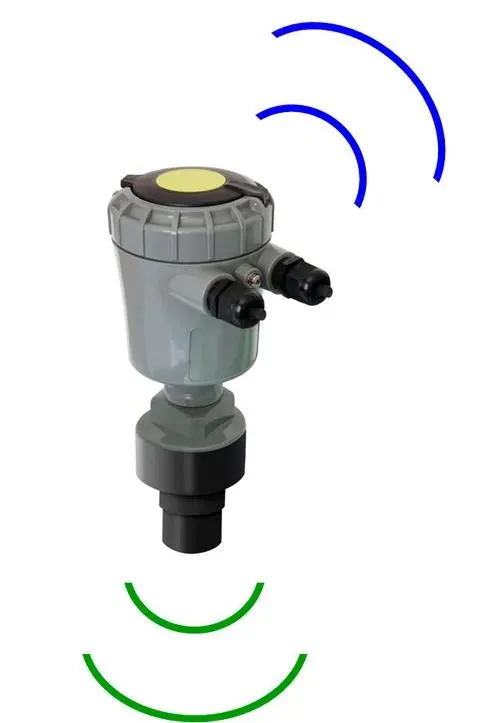

 Ультразвуковой датчик уровня воды

Принцип работы ультразвукового датчика уровня воды:

1. Ультразвуковой датчик излучает высокочастотные звуковые волны (обычно в диапазоне от нескольких килогерц до нескольких мегагерц).

2. Звуковые волны частично отражаются обратно, когда встречаются с поверхностью жидкости.

3. Датчик принимает отраженные звуковые волны.

4. Рассчитывается разница во времени между излучением и приемом звуковой волны.

5. По скорости распространения звуковых волн в воздухе (около 340 м/с) рассчитывается дальность распространения звуковой волны, то есть высота уровня жидкости.

Характеристики ультразвукового датчика уровня воды:

- Подходит для сред с пеной, паром, агрессивными средами.

- Сильно подвержен влиянию температуры и влажности, требуется калибровка.

- Относительно низкое разрешение.

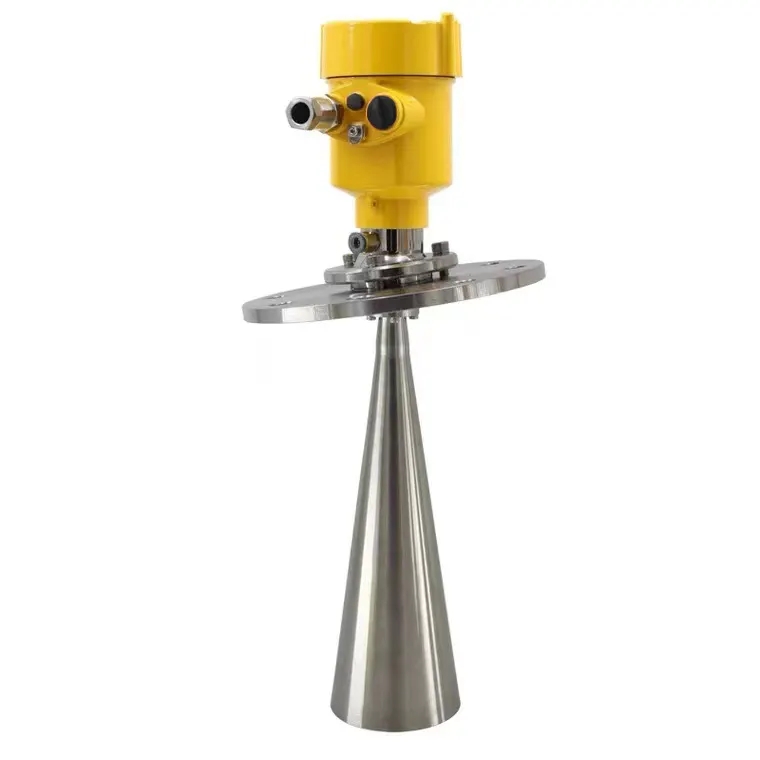

 Радарный датчик уровня воды

Принцип работы ультразвукового датчика уровня воды:

1. Радарный датчик излучает микроволновые импульсы (обычно в диапазоне сантиметровых или миллиметровых волн).

2. Микроволновый импульс сталкивается с поверхностью жидкости и отражается обратно.

3. Датчик принимает отраженные микроволны.

4. анализируется время пролета импульса.

5. На основании скорости распространения микроволн в воздухе (около 300 м/с) рассчитывается высота уровня жидкости.

Характеристики ультразвукового датчика уровня воды:

- Подходит для сред, содержащих пену, пар и агрессивные среды.

- Меньше подвержен влиянию температуры и влажности.

- Более высокое разрешение обеспечивает точность измерений.

- Может быть установлен в ограниченном пространстве, не обязательно наличие прямой видимости пути распространения сигнала.

Подводя итог, можно сказать, что как ультразвуковые датчики уровня воды, так и радарные датчики уровня определяют высоту уровня жидкости путем измерения времени распространения звуковых волн или микроволн. Ультразвуковые датчики более чувствительны к температуре и влажности, тогда как радарные датчики обеспечивают большую точность и стабильность. При выборе правильного датчика необходимо учитывать конкретную среду применения и требования к измерениям.

Преимущества и недостатки ультразвуковых датчиков уровня воды и радарных датчиков уровня воды

Ультразвуковые датчики уровня воды и радарные датчики уровня воды при практическом применении имеют определенные преимущества и ограничения, эти характеристики определяют их применимость в конкретной среде.

 Преимущества и недостатки ультразвукового датчика уровня воды

Преимущества ультразвукового датчика уровня воды:

1. Хорошая адаптивность: ультразвуковые датчики можно адаптировать к различным сложным промышленным средам, например, содержащим пену, пар, агрессивные среды и т. д.

2. Гибкая установка: ультразвуковые датчики могут быть установлены на расстоянии от уровня жидкости, и на них не влияют свет, цвет и другие факторы.

3. Экономичность: по сравнению с радарными датчиками ультразвуковые датчики менее затратны в производстве, что делает их экономичным выбором для некоторых применений, где требования не очень высоки.

Ограничения ультразвукового датчика уровня воды:

1. Проблемы с точностью: точность измерений ультразвуковых датчиков сильно зависит от температуры и влажности, и для поддержания точности их необходимо калибровать в определенных условиях.

2. Ограничения по расстоянию: ультразвуковые датчики имеют относительно ограниченное рабочее расстояние, обычно от нескольких метров до десятка метров, для небольших резервуаров или ограниченного пространства.

3. Чувствительность к помехам: на работу ультразвуковых датчиков могут влиять шум и помехи, особенно в шумной обстановке.

 Преимущества и ограничения радарного датчика уровня воды

Преимущества радарного датчика уровня воды:

1. Высокая точность: радарные датчики обеспечивают высокую точность измерений и подходят для приложений с высокими требованиями к контролю.

2. Адаптивность к окружающей среде: радарные датчики меньше подвержены влиянию температуры и влажности и могут стабильно работать в экстремальных условиях.

3. Удобная установка: радиолокационные датчики не требуют наличия путей распространения сигнала в пределах прямой видимости, подходят для установки в условиях ограниченного пространства.

Ограничения радиолокационного датчика уровня воды:

1. Вопросы стоимости: производство радарных датчиков обычно обходится дороже, чем ультразвуковых датчиков, что может увеличить общую стоимость системы.

2. Ограничения по материалам: радарные датчики могут не подходить для всех материалов, а некоторые материалы могут отражать или поглощать микроволны, что влияет на точность измерений.

3. Требования к техническому обслуживанию: Для обеспечения работоспособности радиолокационных датчиков может потребоваться регулярное техническое обслуживание, особенно в суровых условиях эксплуатации.

При выборе датчика необходимо учитывать такие факторы, как сложность среды применения, требования к точности измерений, бюджет затрат и простота обслуживания. Например, ультразвуковые датчики могут быть более подходящими в приложениях, содержащих большое количество пены или пара, в то время как радарные датчики могут быть лучшим выбором, когда требуется высокая точность и стабильные условия окружающей среды.
