Что такое датчик уровня воды？

Что такое датчик уровня воды?

Датчик уровня воды — это устройство, используемое для измерения высоты уровня жидкой воды. Они обычно используются для мониторинга и управления уровнем воды в различных приложениях, таких как резервуары, пруды, реки, озера и т. д. Он преобразует информацию об уровне воды в электрические сигналы, чтобы система мониторинга или система автоматического управления могла работать соответствующим образом.

Основной рабочий процесс датчика уровня воды можно описать следующими этапами:

1. Воспринимает сигнал уровня воды: датчик уровня воды устанавливается внутри контейнера, он может определять изменения уровня воды в контейнере в режиме реального времени и преобразовывать эти изменения в определенные сигналы.

2. Передача сигнала: воспринимаемый сигнал уровня воды передается на контроллер. Здесь контроллер обычно содержит компьютер для обработки полученных сигналов.

3. Сравнение сигналов и расчет отклонения: компьютер в контроллере сравнивает измеренные сигналы уровня воды с предопределенными сигналами и рассчитывает отклонение между ними.

В зависимости от различных требований к применению, тип датчика уровня воды может быть разным, включая поплавковый, напорный, ультразвуковой, емкостный, импедансный и т. д. Каждый из этих различных типов датчиков имеет свои собственные характеристики и принцип работы, но в целом они предназначены для точного мониторинга и управления уровнем жидкости.

Датчики уровня воды можно разделить на следующие типы :

1. Датчик уровня воды поплавкового типа:

Этот тип датчика определяет высоту уровня воды с помощью плавучести поплавка. Когда уровень воды повышается, поплавок также поднимается, толкая механическое устройство, подключенное к нему, так что уровень воды преобразуется в выходной электрический сигнал.

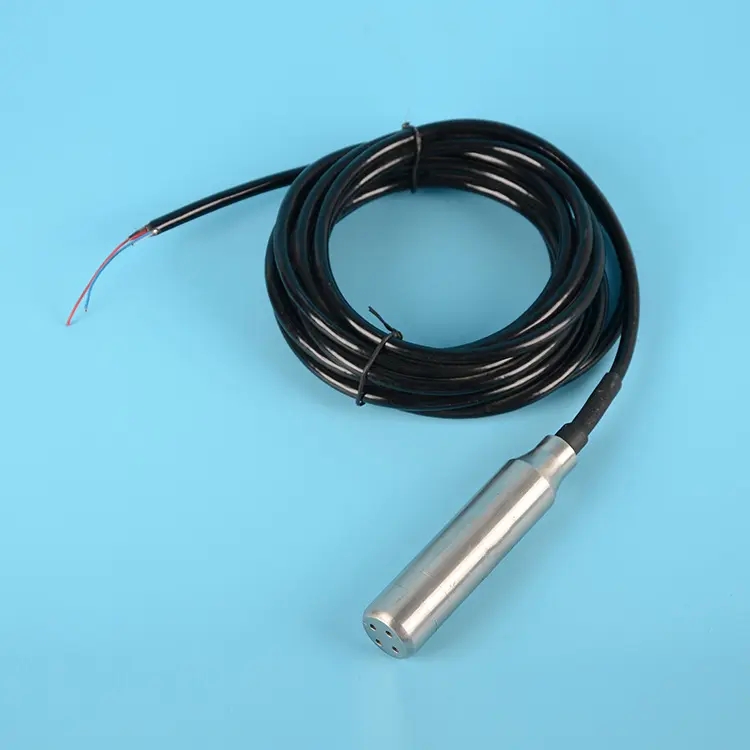

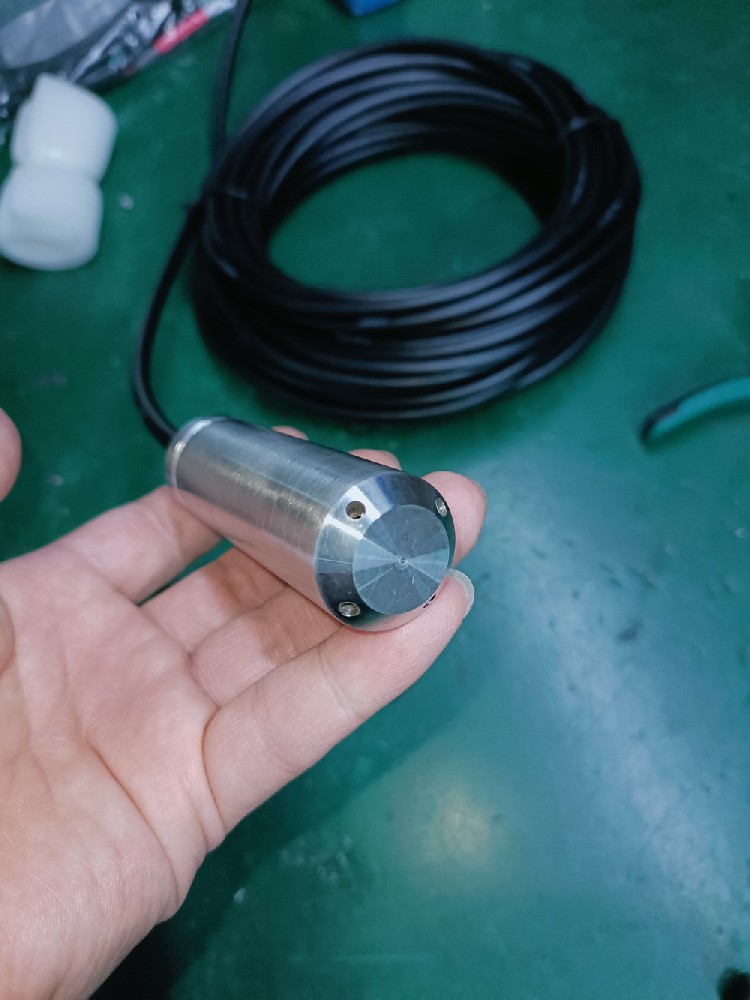

2. Датчик уровня воды под давлением:

Этот тип датчика работает по принципу, что давление жидкости прямо пропорционально высоте уровня воды. Он измеряет давление жидкости внутри датчика и преобразует это давление в электрический сигнал для определения текущего уровня воды.

3. Емкостный датчик уровня воды:

Емкостные датчики уровня воды используют принцип, согласно которому значение емкости конденсатора обратно пропорционально расстоянию между полюсными пластинами. При изменении уровня воды расстояние между полюсной пластиной и жидкостью изменяется, что приводит к изменению значения емкости, посредством измерения изменений значения емкости можно получить информацию об уровне воды.

4. Резистивный датчик уровня воды:

Этот датчик использует проводимость жидкости для измерения высоты уровня жидкости. Обычно электроды датчика уровня устанавливаются на разной высоте, а уровень определяется путем измерения сопротивления жидкости электродам.

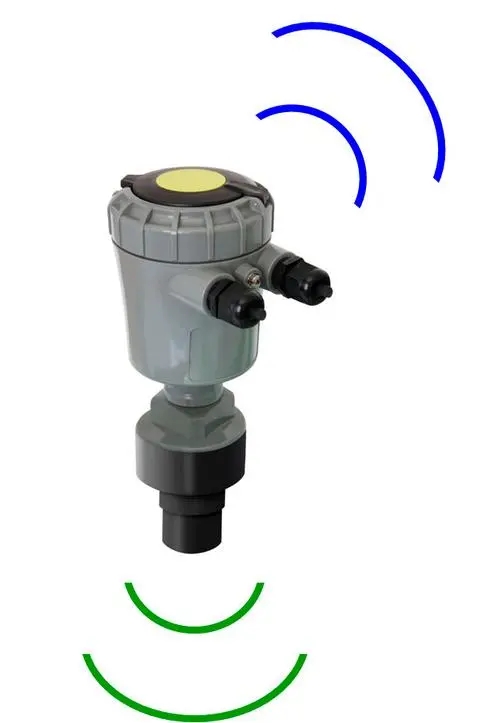

5. Ультразвуковой датчик уровня воды:

Ультразвуковые датчики уровня воды излучают ультразвуковые импульсы, которые проходят через жидкость и отражаются обратно на поверхность воды. Датчик принимает эти импульсы и вычисляет время их прохождения туда и обратно, чтобы определить высоту уровня воды.

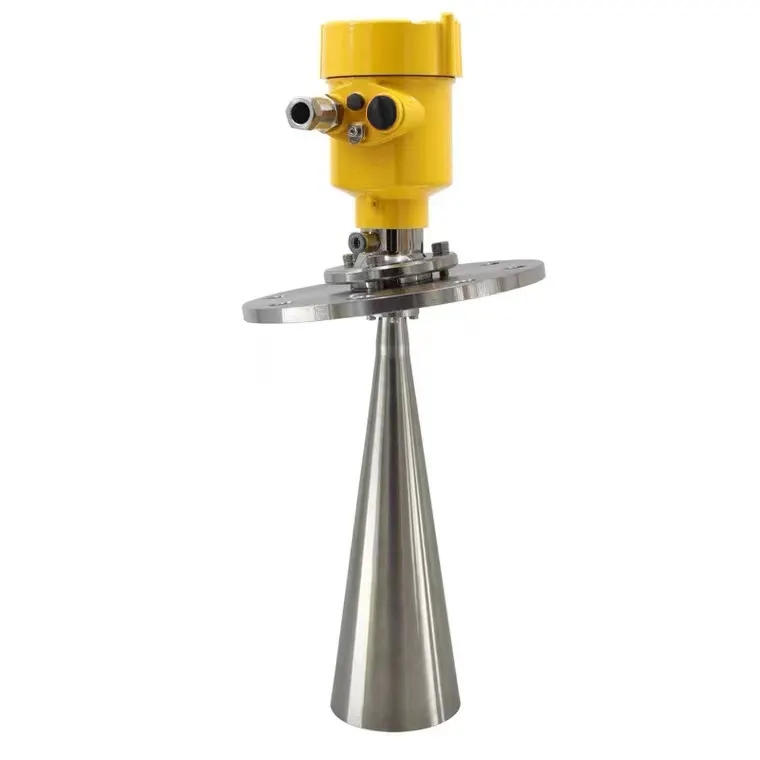

6. Датчик уровня воды радарного типа:

Датчики уровня воды радарного типа работают, передавая микроволновые импульсы и получая отраженные сигналы. Время распространения импульсов связано с высотой уровня воды, и информацию об уровне воды можно получить, вычислив время пролета импульсов.

Различные типы датчиков уровня воды подходят для различных сценариев применения. Выбор правильного датчика зависит от конкретных потребностей, таких как диапазон измерения, требования к точности, условия окружающей среды и т. д. Например, ультразвуковые датчики могут быть более подходящими в приложениях, содержащих большое количество пены или пара, в то время как радарные датчики могут быть лучшим выбором в приложениях, требующих высокой точности и стабильных условий окружающей среды.
