Каков принцип работы датчика видимости?

Датчики видимости обеспечивают измерения, связанные с метеорологической видимостью. Датчики разработаны на основе принципа прямого рассеяния аэрозоля и представляют собой новое поколение оборудования для мониторинга метеорологической видимости, разработанного вслед за измерителем видимости пропускания .

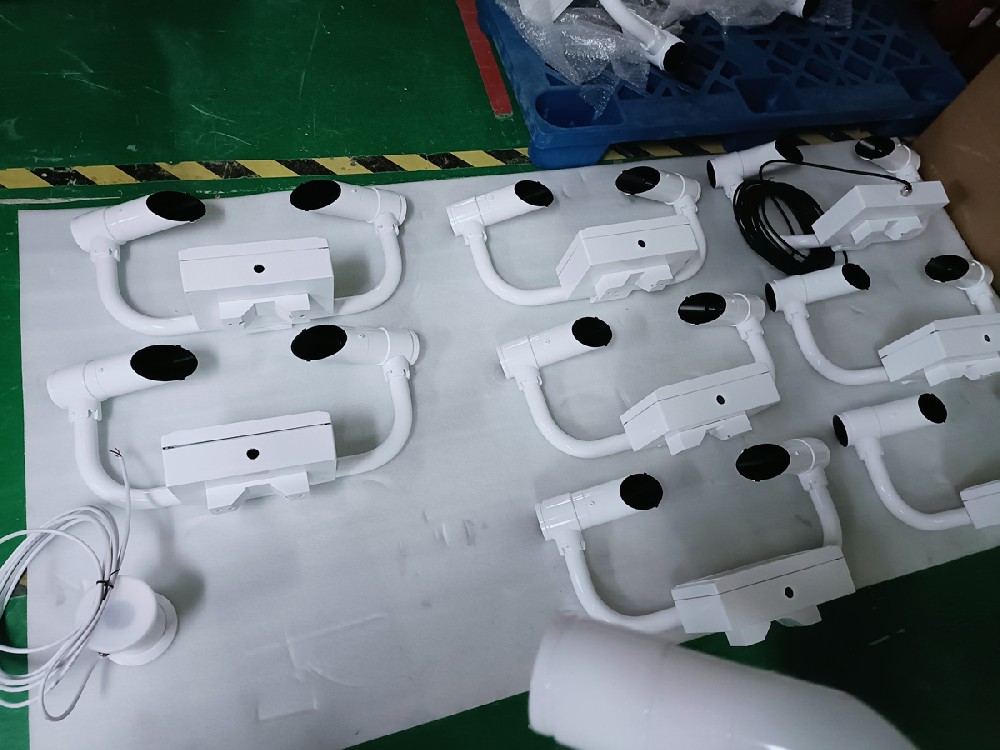

Измеритель видимости ( датчик видимости ) состоит из передатчика света, приемника света и микропроцессорного контроллера и других основных компонентов. Передатчик испускает инфракрасные импульсы света, приемник одновременно обнаруживает интенсивность импульсов света, рассеянных вперед аэрозольными частицами в атмосфере, и вся информация об измерениях собирается микропроцессорным контроллером и преобразуется в метеорологическую оптическую дальность (MOR) с помощью алгоритма специализированной математической модели.

Принцип работы датчика видимости :

Принцип действия датчика видимости основан в первую очередь на оптических принципах. Он использует источник инфракрасного света и принцип рассеяния света для измерения видимости. Датчик содержит передатчик и приемник. Передатчик испускает инфракрасный луч света, который рассеивается и поглощается частицами в атмосфере. Приемник принимает рассеянный и поглощенный луч и преобразует сигнал в значение видимости.

Во время работы датчика световой луч от передатчика сталкивается с частицами, такими как туман, дым и пыль в атмосфере, которые рассеивают свет. На основе отношения интенсивности рассеянного света к интенсивности принятого света можно рассчитать значение видимости. Чем больше частиц в атмосфере, тем сильнее рассеянный свет и слабее интенсивность принятого света, тем ниже будет значение видимости.

Для повышения точности измерения датчики видимости также учитывают влияние других факторов, таких как температура и влажность. Эти факторы влияют на концентрацию и распределение размеров частиц в атмосфере, что в свою очередь влияет на измерение видимости. Поэтому эти факторы учитываются в конструкции и алгоритмах датчиков, и вносятся соответствующие поправки и изменения для повышения точности и надежности измерений.

Измеритель видимости (датчик видимости) обладает всеми рабочими характеристиками прибора прямого рассеяния, что реализуется путем измерения света, рассеянного вперед, испускаемого взвешенными частицами в области выборки менее 90 градусов; область выборки измерителя видимости определяется пересечением передающего оптического пути передатчика и приемного оптического пути приемника. Очевидно, что он отличается от полного коэффициента экстинкции, измеряемого трансмиссометром, тем, что прямой скаттерометр измеряет только коэффициент рассеяния под определенным углом, т. е. более узкий угол рассеяния вблизи центрального угла прямого рассеяния.

Принято считать, что для расчета дневной и ночной видимости необходимо измерять полный коэффициент ослабления, а не коэффициент углового рассеяния, и поэтому необходимо показать, что коэффициент углового рассеяния при определенных условиях находится в определенной пропорции к полному коэффициенту атмосферного ослабления, который состоит из суммы рассеянных и поглощенных лучей во всем диапазоне.

При измерениях видимости менее 100 км взвешенные частицы, такие как туман, дым, дымка, пыль или песок, а также различные виды осадков определяют атмосферное ослабление видимого и ближнего видимого света, а на расстояниях более 100 км вступает в игру рассеяние молекулярным веществом; поглощение взвешенными частицами и осадками пренебрежимо мало по сравнению с их рассеянием.

По этим причинам полный коэффициент рассеяния может быть равен полному коэффициенту ослабления при видимости менее 100 км.

Датчики видимости могут широко использоваться на метеостанциях, удаленных автоматических метеостанциях и в транспортных службах, таких как аэропорты, автомагистрали, воздушные трассы и большие суда.

Технические характеристики датчиков видимости

NBL-W-VS-Датчик-Видимости-Инструкция-Руководство.pdf
