8-дюймовый дождемер

8-дюймовый дождемер Высокоточная система мониторинга дождя

Обзор продукта

8-дюймовый дождемер — это высокоточный датчик дождя, разработанный для мониторинга окружающей среды высокого стандарта. Он строго соответствует национальным стандартам SL61-2003, GB11831-89 и GB11832-89 для обеспечения точности и надежности данных. Он подходит для метеорологии, гидрологии, сельского хозяйства, управления городскими водными ресурсами и других областей, предоставляя ключевую поддержку данных для предупреждения и предотвращения наводнений, планирования водохранилищ и экологических исследований.

Технические параметры 8-дюймового дождемера

 Характеристики сердечника 8-дюймового датчика дождя

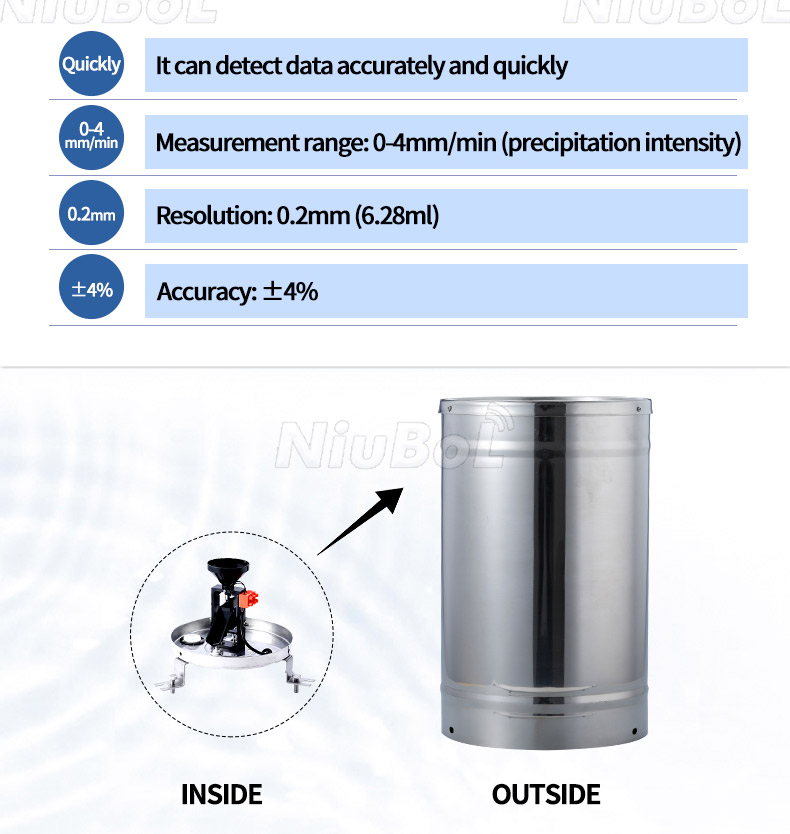

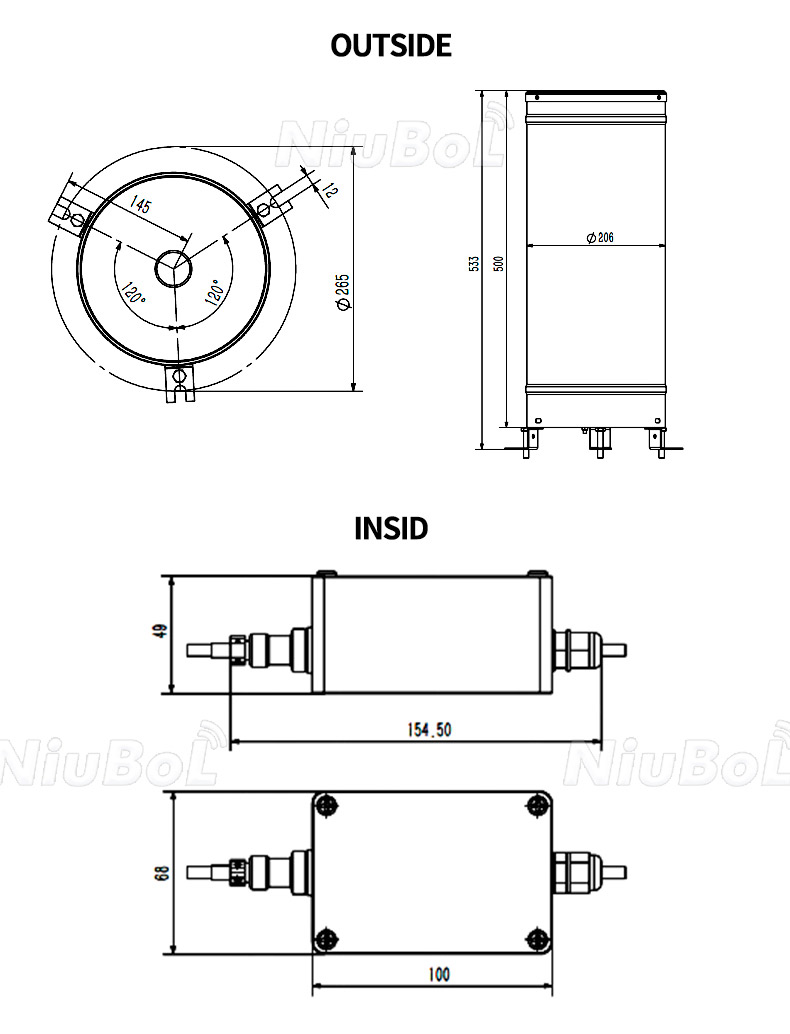

- Точное измерение: водоносный калибр Ф200 мм ± 0,6 мм (8 дюймов), чтобы гарантировать, что широкий диапазон интенсивности осадков точного захвата, разрешение 0,2 мм (6,28 мл), чтобы гарантировать, что каждая капля дождя будет точно измерена.

- Широкий диапазон адаптации: поддерживает измерение интенсивности осадков 0–4 мм/мин, охватывая весь диапазон условий выпадения осадков: от моросящего до сильного ливня.

- Высокая точность и стабильность: точность ±4% при интенсивности осадков 2 мм/мин при статическом испытании в помещении, что гарантирует надежность данных.

- Гибкие выходы: обеспечивает различные формы выходных сигналов, включая сигналы переключения, сигналы напряжения (0~2,5 В, 0~5 В) и цифровую связь RS485, адаптируясь к различным потребностям системной интеграции.

- Простота установки и обслуживания: простой и интуитивно понятный процесс установки обеспечивает точность измерений после нивелирования и снижает ежедневные затраты на обслуживание.

- Интеллектуальная калибровка: самокалибровка путем количественного впрыскивания воды обеспечивает точность данных и упрощает процесс обслуживания.

- Индивидуальное обслуживание: предоставление индивидуальных конфигураций, таких как длина линии и форма вывода, для удовлетворения конкретных требований проекта.

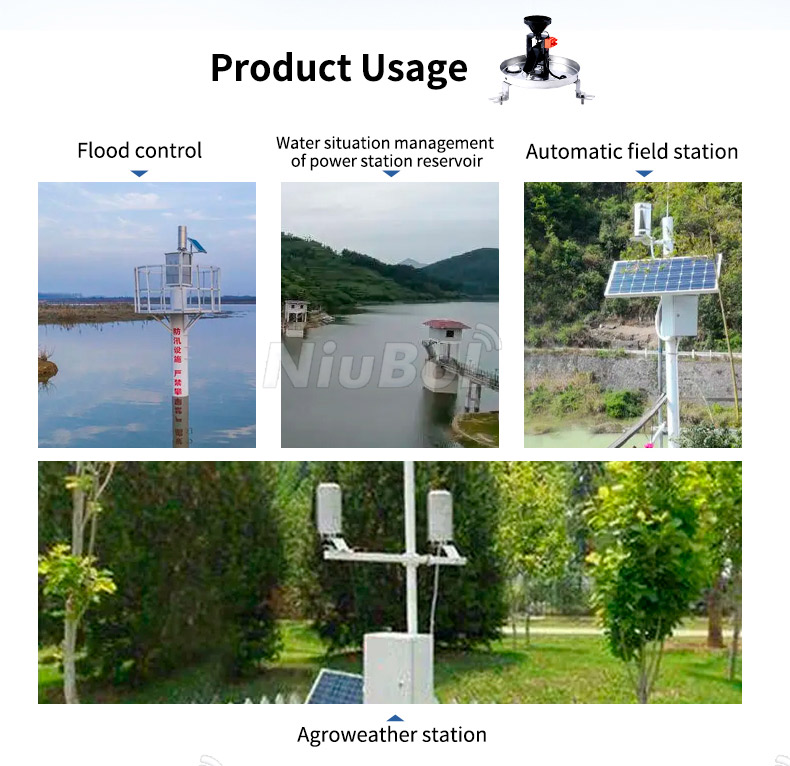

 Сценарии применения 8-дюймового дождемера

1. станции метеорологического мониторинга: развернуты на национальных и местных метеорологических станциях, осуществляют мониторинг осадков в режиме реального времени, обеспечивая основу данных для прогнозирования погоды.

2. Гидрологическая автоматическая система отчетности: используется для мониторинга воды в реках и водохранилищах, помогая принимать решения по предупреждению наводнений и управлению водными ресурсами.

3. Управление сельскохозяйственным орошением: точная оценка потребности сельскохозяйственных угодий в воде, оптимизация планов орошения и повышение эффективности использования водных ресурсов.

4. городская дренажная система: мониторинг городских осадков, помощь в планировании и оптимизации дренажной системы для снижения риска наводнений.

5. экологические исследования: долгосрочный мониторинг изменений осадков, исследование влияния изменения климата на характер осадков, предоставление данных для поддержки охраны окружающей среды.

6. Управление сельским и лесным хозяйством: мониторинг осадков в сельскохозяйственных и лесных районах, руководство сельскохозяйственным производством и предотвращение лесных пожаров.

7. Оборонный сектор: используется для мониторинга окружающей среды вокруг военных объектов с целью обеспечения бесперебойного проведения военных операций.

 Инструкции по установке дождемера

1. Выбор места установки: в зависимости от фактических потребностей датчик можно установить на земле, самодельном большом цилиндре, фланце железного столба или крыше дома.

2. Выравнивание и фиксация:

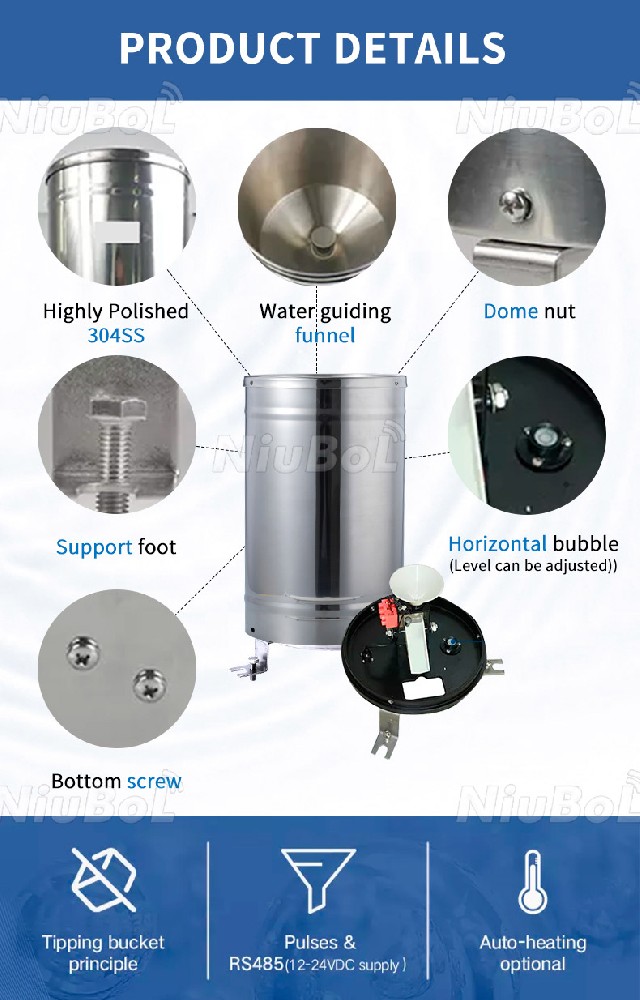

   - Отрегулируйте три регулировочных винта на шасси так, чтобы пузырек уровня указывал уровень.

   - Медленно затяните крепежные винты, чтобы обеспечить устойчивость датчика.

   - Если пузырек уровня изменится, потребуется повторная регулировка.

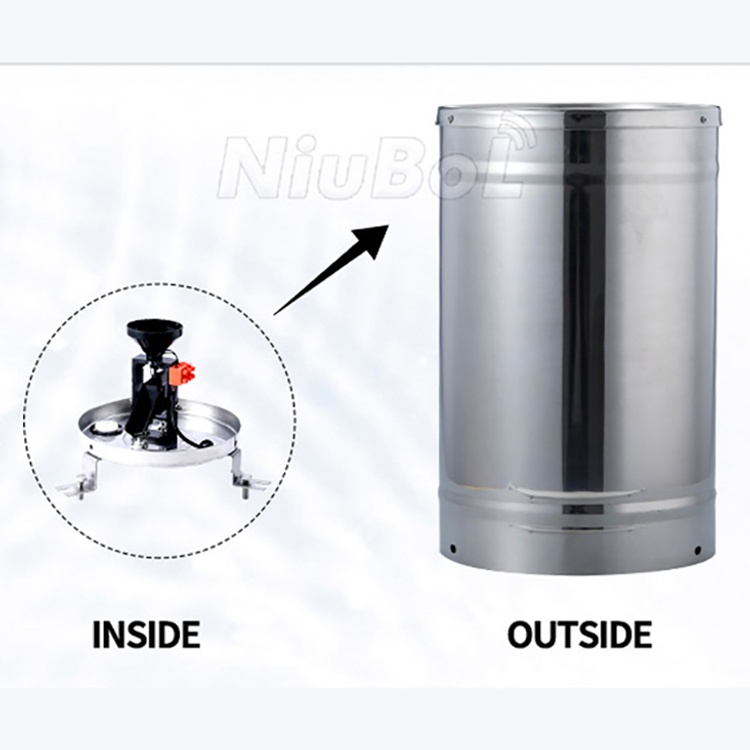

3. Сборка датчика: соберите и закрепите датчик согласно схеме.

4. Функциональный тест: после фиксации откройте дождевую бочку, отрежьте нейлоновый хомут на воронке, наполните водой, чтобы проверить опрокидывание ведра и прием данных сборным прибором.

5. Внимание:

   - Не разбирайте датчик во время установки, чтобы обеспечить правильность установки.

   - Не подключайте провода к электричеству и не включайте электричество, пока не будет завершена и проверена проводка.

   - Длина провода датчика повлияет на выходной сигнал продукта, не меняйте сварные компоненты или провода.

   - Регулярно проверяйте датчик, удаляйте пыль, грязь, песок и другой мусор, чтобы обеспечить бесперебойность потока воды.

   - При наличии грязи на внутренней стенке опрокидывающегося ковша ее можно промыть водой или спиртом, при этом категорически запрещается протирать ее пальцами или другими предметами.

   - Во время зимнего обледенения прибор следует вывести из эксплуатации и убрать на хранение в помещение.

 Меры предосторожности при использовании дождемера

- Проверьте упаковку и номер модели: проверьте целостность упаковки, а также соответствие номера модели продукта выбранному вами варианту.

- Безопасная проводка: не подключайте провода к электричеству, перед включением питания проверьте правильность проводки.

- Избегайте изменений: длина провода датчика повлияет на выходной сигнал продукта, не меняйте сварные компоненты или провода.

- Регулярное техническое обслуживание: регулярно проверяйте датчик, удаляйте пыль, грязь, песок и другой мусор, чтобы обеспечить бесперебойность потока воды.

- Чистка стакана: при наличии грязи на внутренней стенке стакана ее можно промыть водой или спиртом, при этом категорически запрещается протирать ее пальцами или другими предметами.

- Зимнее использование: во время зимнего обледенения прибор следует вывести из эксплуатации и убрать на хранение в помещение.

- Сохраните сертификаты: пожалуйста, сохраните сертификат калибровки и сертификат соответствия и верните их вместе с изделием при ремонте.

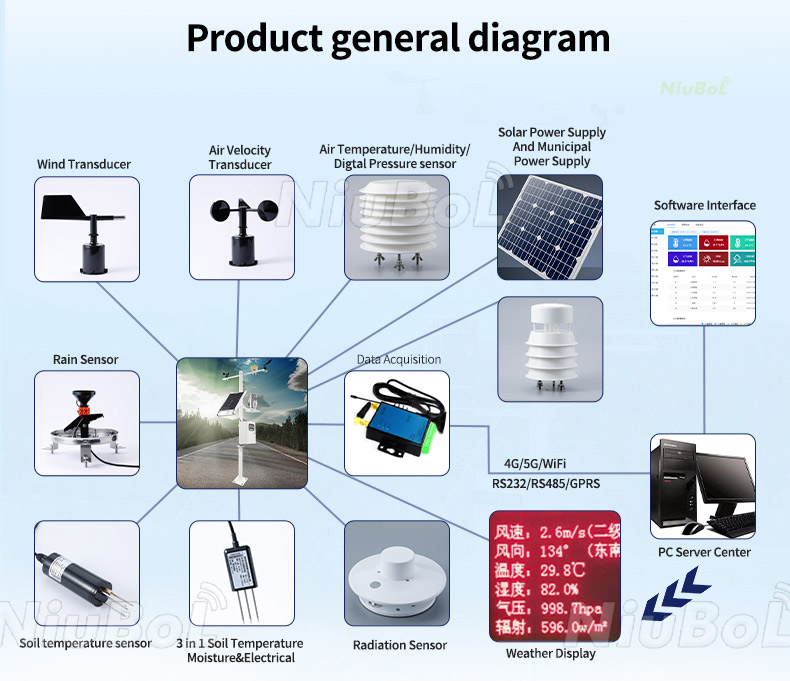

 Интеграция 8-дюймового дождемера с другими устройствами

Интеграция 8-дюймового дождемера в другое оборудование или системы обычно включает в себя следующие основные этапы и технические моменты:

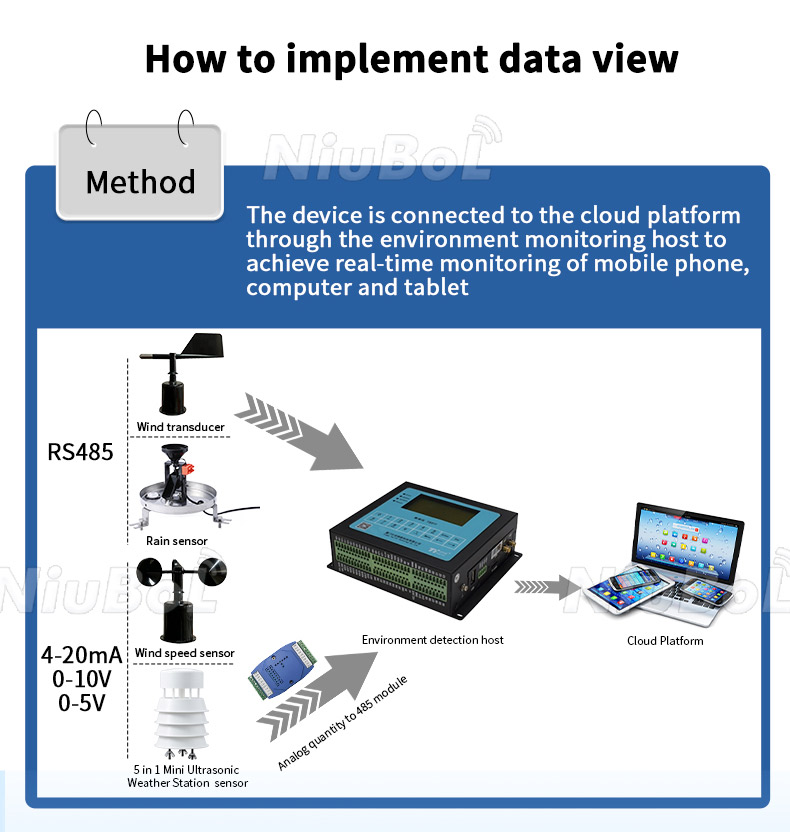

1. Выберите подходящий интерфейс связи:

   - 8-дюймовый дождемер обеспечивает различные выходные формы, включая сигналы переключения, сигналы напряжения (0~2,5 В, 0~5 В) и RS485. в зависимости от возможностей приема целевой системы выберите наиболее подходящий метод связи. Например, если целевая система поддерживает цифровую связь, RS485 является идеальным выбором, поскольку он поддерживает передачу на большие расстояния и устойчив к помехам.

2. Настройте протокол связи:

   - Для интерфейса RS485 необходимо убедиться, что датчик и принимающее устройство используют одинаковый протокол связи и скорость передачи данных. RS485 обычно использует протокол Modbus RTU , который необходимо настроить на стороне системы с помощью соответствующих команд чтения для получения данных.

3. Совместимость с блоком питания:

   - Убедитесь, что требования к питанию (постоянный ток 5 В, 12–24 В) 8-дюймового дождемера соответствуют выходной мощности интегрированной системы, чтобы обеспечить стабильное электропитание.

4. Физическая установка и электропроводка:

   - Следуйте инструкциям по установке, чтобы убедиться, что дождемер установлен в правильном месте и правильно подключен. При наружной установке также рассмотрите возможность защиты точек соединения от воздействия окружающей среды.

5. Обработка данных и калибровка:

   - После интеграции необходимо написать код или конфигурационное программное обеспечение на стороне системы для правильного анализа данных, полученных от дождемера. Для приложений, требующих высокой точности, может также потребоваться полевая калибровка для обеспечения точности измеренных данных.

6. Тестирование системной интеграции:

   - После завершения интеграции выполняется системное тестирование для имитации осадков и проверки того, что данные точно и правильно передаются и отображаются в системе или подвергаются дальнейшей обработке. Этот шаг включает проверку данных в режиме реального времени, точности и стабильности.

7. Интеграция и автоматизация программного обеспечения:

   - Для сложных систем, таких как сети мониторинга погоды или автоматизированные системы орошения, интеграция на уровне программного обеспечения имеет решающее значение. Убедитесь, что данные об осадках могут запускать соответствующие автоматизированные процессы, такие как сигналы тревоги, анализ данных или действия по управлению.

8. Долгосрочный мониторинг и обслуживание:

   - После интеграции регулярно проверяйте стабильность коммуникационного соединения и работоспособность дождемера, чтобы обеспечить долгосрочную надежность его работы.

 Заключение

8-дюймовый дождемер — это больше, чем просто технология, это мощный инструмент для мониторинга окружающей среды. Благодаря превосходной производительности, гибкой настройке и простоте обслуживания он является незаменимым инструментом в профессиональной сфере, способствуя защите окружающей среды и безопасности человеческой жизни. Выбирая 8-дюймовый дождемер, вы выбираете точность и доверие.
