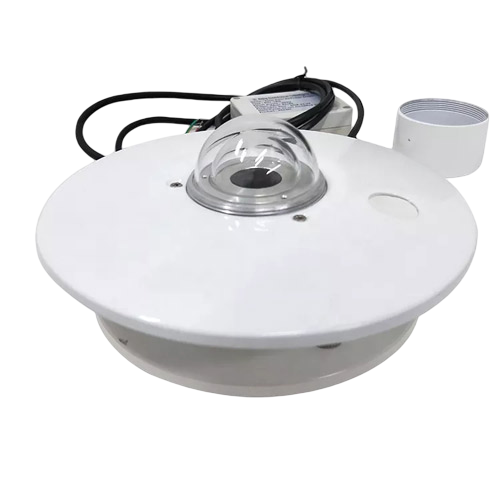

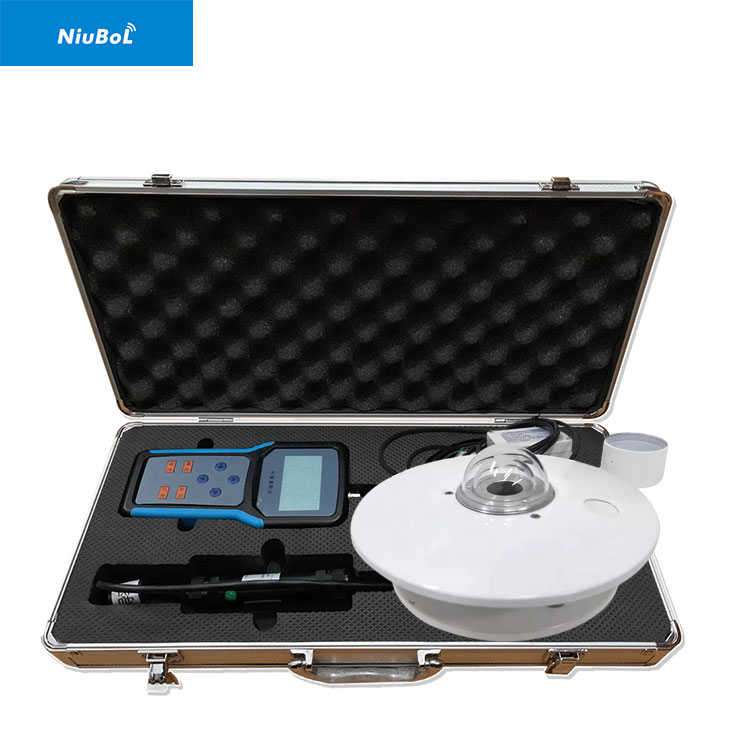

Портативный высокоточный пиранометр для измерения солнечного излучения фотоэлектрических систем

Датчик полного излучения TBQ использует принцип термоэлектрической индукции и работает с различными регистраторами излучения или амперметрами излучения для точного измерения полного излучения TBQ, отраженного излучения, рассеянного излучения, инфракрасного излучения, видимого излучения, ультрафиолетового излучения и длинноволнового излучения солнца.

Основной чувствительный элемент счетчика, многоконтактная термобатарея с проволочной обмоткой, покрыта черным покрытием с высокой поглощающей способностью. Горячий контакт находится на чувствительной поверхности, в то время как холодный спай расположен внутри корпуса, а горячий и холодный контакты создают разность температурного потенциала. Выходной сигнал пропорционален солнечному излучению в линейном диапазоне.

Двухслойная стеклянная крышка предназначена для уменьшения влияния конвекции воздуха на измеритель радиации, а внутренняя крышка предназначена для отсечения инфракрасного излучения от самой внешней крышки.

Технические параметры портативного высокоточного пиранометра солнечного излучения для фотоэлектрических систем :

Чувствительность: 7～14 мкВ/Вт·м-2

Спектральный диапазон: 0,3-3 мкм

Диапазон измерения: 0～2000 Вт/м2

Режим питания: DC 12V-24V

Выход: RS485

Время отклика: ≤35 секунд (99%)

Внутреннее сопротивление: около 350 Ом

Годовая стабильность: ≤±2%

Косинусный отклик: ≤7% (при угле высоты солнца 10°)

Погрешность определения азимута: ≤5% (при угле возвышения солнца 10°)

Температурные характеристики: ±2% (-10℃～+40℃)

Температура рабочей среды: -40℃～+50℃

Нелинейность: ≤2%

Вес: 2,5 кг

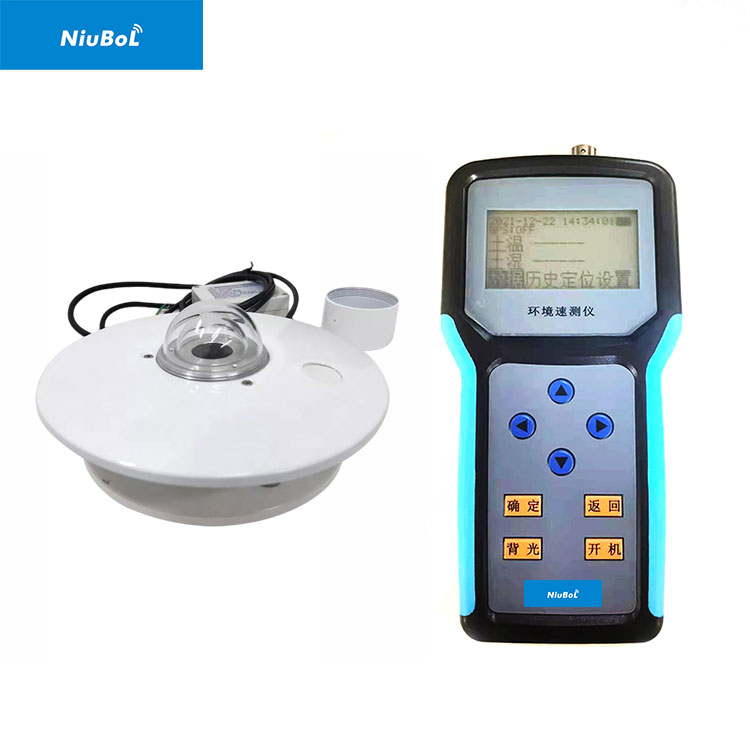

Характеристики портативного высокоточного пиранометра для измерения солнечного излучения фотоэлектрических систем:

1. Параметры измерения ЖК-дисплея с большим экраном 128x64;

2. Большая емкость хранилища данных, можно хранить до 40 960 метеорологических данных;

3. Интерфейс связи GM USB, удобная загрузка данных;

4. Язык системы можно свободно переключать между английским и китайским;

5. Питание от литиевой батареи, низкое энергопотребление, длительный режим ожидания;

Область применения:

Использование   портативного высокоточного пиранометра солнечного излучения для фотоэлектрических систем:

Измеритель используется для измерения общего солнечного TBQ-излучения в спектральном диапазоне 0,3-3 мкм, а также может использоваться для измерения солнечного излучения, падающего на наклонную поверхность, например, индукция лицевой стороной вниз может измерять отраженное излучение, например, добавление затеняющего кольца может измерять рассеянное излучение. Поэтому его можно широко использовать в использовании солнечной энергии, метеорологии, сельском хозяйстве, старении строительных материалов и загрязнении атмосферы и других областях для измерения энергии солнечного излучения.
