Архитектура сельскохозяйственного Интернета вещей: уровень восприятия, транспортный уровень и уровень приложений

Каковы структурные компоненты сельскохозяйственного Интернета вещей?

Архитектуру сельскохозяйственного Интернета вещей можно разделить на три уровня: уровень восприятия, уровень передачи и уровень приложений.

Уровень восприятия: используйте различные датчики, такие как датчики температуры и влажности, датчики освещенности, датчики углекислого газа, датчики направления ветра, датчики скорости ветра, датчики осадков, датчики температуры и влажности почвы и т. д., чтобы получить различную информацию о растениях. Уровень восприятия является источником Интернета вещей для идентификации объектов и сбора информации.

Транспортный уровень состоит из различных сетей, включая Интернет, радио- и телевизионные сети, системы управления сетями и платформы облачных вычислений.

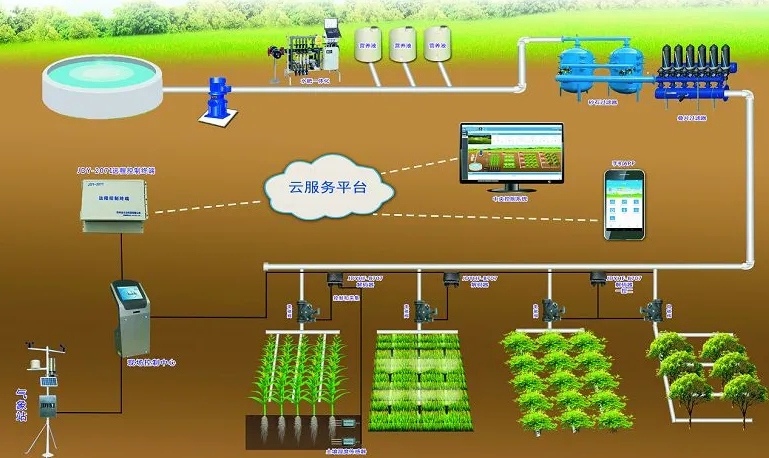

Уровень приложений — это интерфейс между Интернетом вещей и пользователями. Он сочетается с потребностями отрасли для реализации интеллектуального применения Интернета вещей. Информация о среде роста растений в реальном времени получается с помощью беспроводных сенсорных сетей (WSN). Такие данные, как температура и влажность, параметры освещения и т. д., собирают данные каждого узла, хранят и управляют информацией всей контрольной точки и управляют автоматическим поливом, удобрением, опрыскиванием, охлаждением и освещением в соответствии с различной информацией. Автоматическая сигнализация для ненормальной информации. Добавление камер может контролировать каждую теплицу и весь парк в реальном времени.

Каковы функции сельскохозяйственного Интернета вещей?

1. Функция мониторинга в реальном времени

Собирать данные в режиме реального времени, такие как температура воздуха, влажность воздуха, углекислый газ, освещенность, влажность почвы, температура почвы, наружная температура и скорость ветра в теплице (парнике) с помощью сенсорного оборудования; передавать данные на платформу управления услугами через сеть мобильной связи. Платформа управления анализирует и обрабатывает данные.

2. Функция дистанционного управления

Для теплиц с лучшими условиями устанавливается электромеханическое оборудование, такое как электрические рольставни, вытяжные вентиляторы и электрические системы орошения, которые могут реализовывать функции дистанционного управления. Фермеры могут войти в систему через свои мобильные телефоны или компьютеры, чтобы управлять переключателями водяных клапанов, вытяжных вентиляторов и рольставней в теплице; они также могут задать логику управления, и система автоматически включит или выключит рольставни, водяные клапаны и вентиляторы в соответствии с внутренними и внешними условиями. И другое механическое и электрическое оборудование теплицы.

3. Функция запроса

После входа в систему с помощью мобильного телефона или компьютера фермеры могут в режиме реального времени запрашивать информацию о различных параметрах окружающей среды, исторических кривых температуры и влажности, исторических записях о работе механического и электрического оборудования, исторических фотографиях и другой информации в теплице (парнике); после входа в систему они также могут запрашивать информацию о местной сельскохозяйственной политике, рыночных условиях, информации о спросе и предложении, экспертных заключениях и т. д. для получения целевых комплексных информационных услуг.

4. Функция оповещения

Функция предупреждения должна заранее устанавливать верхние и нижние предельные значения, подходящие для условий, и установленное значение может быть изменено в соответствии с изменениями типов культур, циклов роста и сезонов. Когда определенные данные превышают предел, система немедленно отправляет предупреждение соответствующим фермерам, побуждая фермеров принять своевременные меры.
