Автоматический датчик прямого излучения пиранометр для фотоэлектрической системы слежения за солнцем

Обзор автоматического датчика прямого излучения:

Измерение излучения от вертикальной поверхности солнца (угол зрения около 0,5°) и рассеянного излучения от узкого кольца неба вокруг солнца называется прямым солнечным излучением и измеряется с помощью автоматического датчика прямого излучения.

Принцип и конструктивные особенности:

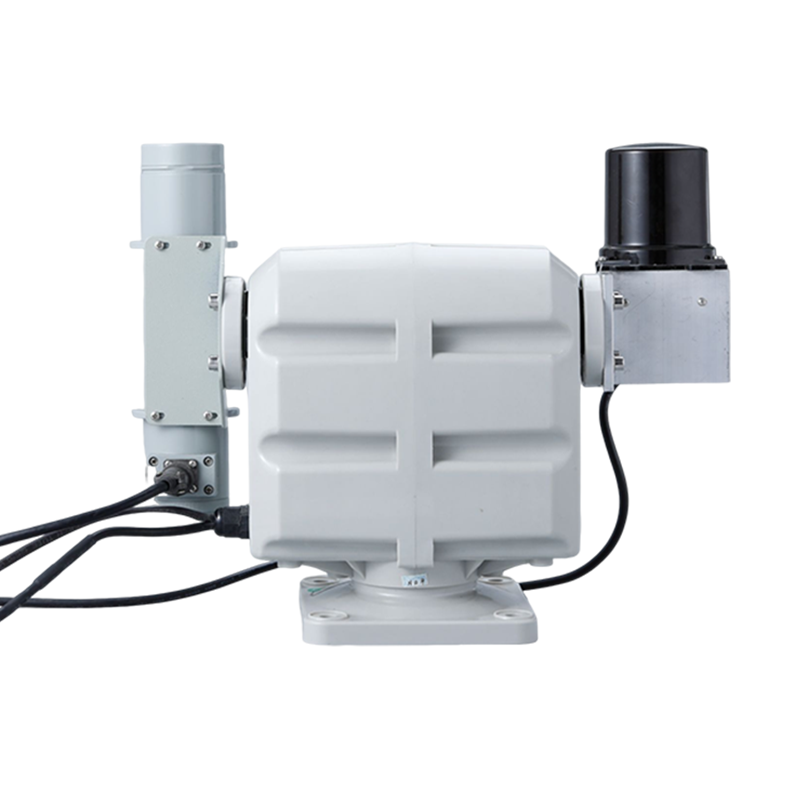

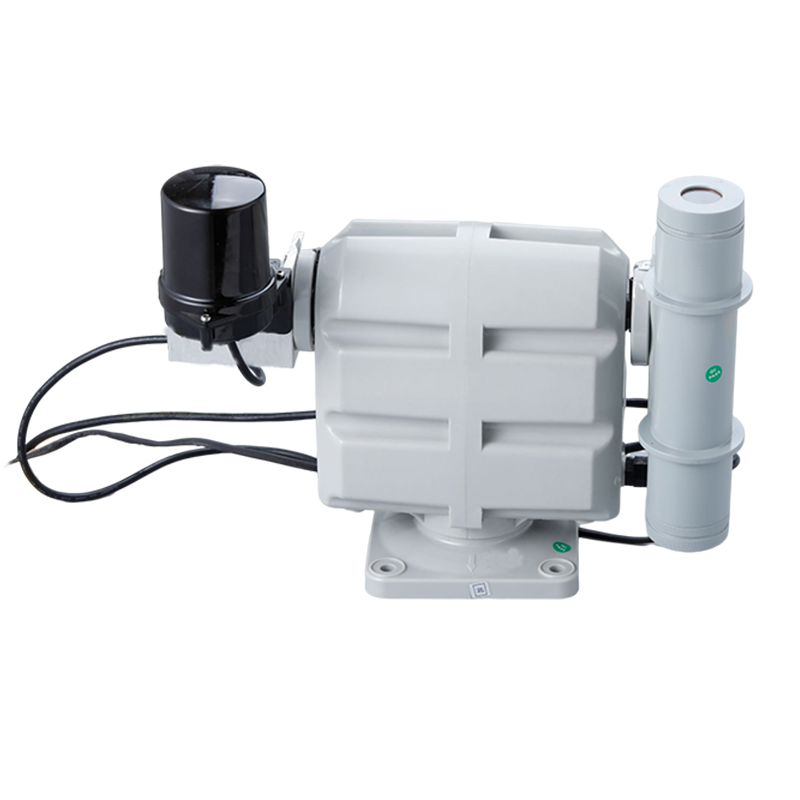

Пиранометр в основном состоит из светового цилиндра и автоматического следящего устройства. Внутренняя часть светового ствола состоит из семи световых планок, внутреннего ствола, термобатареи и осушительного ствола. Семь световых планок используются для уменьшения внутренних отражений, для формирования угла раскрытия прибора и для ограничения турбулентности воздуха внутри прибора.

Снаружи световых стержней находится внутренний ствол, который герметизирует сухой воздух внутри световых стержней и внешнего ствола, чтобы уменьшить влияние температуры окружающей среды на термобатарею. В устье внешнего ствола находится кварцевый стеклянный лист JGS3, который пропускает лучистый свет на длинах волн 0,27-3,2 мкм, облегчая прямые измерения солнечного излучения. Ствол оснащен осушителем для предотвращения образования конденсата водяного пара.

Чувствительный элемент прямого пиранометра является ядром оптического цилиндра и состоит из быстро реагирующей термобатареи с проволочной обмоткой. Чувствительный компонент покрыт неглянцевой черной краской со стороны, обращенной к солнцу, под которой находится горячий контакт термобатареи. Когда солнечный свет попадает на горячий контакт, температура повышается и он создает разницу температур с холодным контактом на другой стороне, в результате чего возникает электрический потенциал, пропорциональный интенсивности прямого солнечного излучения.

Технические параметры пиранометра :

Диапазон измерения: 0～2000 Вт/м2

Выходной сигнал: 0～20 мВ

Точность измерения: рабочая таблица <5%; стандартная таблица <2%

Чувствительность: 7～14 мкВ/Вт·м-2

Постоянная времени: ≤15 с (99%)

Точность отслеживания: ＜168ч±1°

Электропитание: 12 В постоянного тока

Выход: Напряжение: 0-5 В

Годовая стабильность: ±1% (скорость изменения чувствительности)

Условия эксплуатации: -45℃～+45℃

Длина линии прибора: 2,5 м

Угол раскрытия: 4°

Вес продукта: 5 кг

Потребляемая мощность продукта: 50 мВт

Метод установки автоматического датчика прямого излучения:

1. Место установки автоматического датчика прямого излучения должно обеспечивать отсутствие препятствий для прямого солнечного света в любое время года и времени (от восхода до заката), а если препятствие есть, угол высоты препятствия не должен превышать 5° в направлении восхода и захода солнца, а также избегать мест с сильным загрязнением атмосферы, таким как дым и туман.

Пиранометр обычно размещается в обсерватории вместе с другими пиранометрами, но может быть также размещен на террасе на крыше. Стол должен быть установлен прочно, даже если он подвергается сильным ударам и вибрации (например, сильный ветер), не должен изменять горизонтальное положение прибора. Точность отслеживания прямого пиранометра связана с точностью установки.

2. Автоматическое устройство слежения устанавливается симметрично с обеих сторон, причем сторона, обозначенная буквой A, является стороной, на которой установлен смарт-трекер. Нижнее соединение смарт-трекера также маркируется таким образом, чтобы две стрелки-маркеры были в одном направлении, и четыре соответствующих болта можно было затянуть.

3. Другая маркированная сторона - это сторона установки стола прямого излучения (т.е. светового цилиндра), способ подключения такой же, как у смарт-чейзера.

4. Прикрепите готовое устройство автоматического слежения к четырем выравнивающим болтам круглого основания на кронштейне радиационного соединения. (Примечание: направление квадратного основания устройства автоматического слежения направлено на север со стороны с отметкой, указывающей на север).

5. Отрегулируйте световую точку на световом цилиндре так, чтобы световая точка проецировалась через небольшое отверстие на верхнем крае светового цилиндра на нижний край «десятки» световой точки, которую можно расположить.

Использование и обслуживание:

1, прямой пиранометр по сравнению с другими пиранометрами, не только чувствительные индукционные части, но и точное отслеживание, чтобы получить точное прямое излучение. Нелегко поддерживать постоянное, точное и надежное отслеживание солнца в любых погодных условиях круглый год, поэтому следует соблюдать строгие рабочие процедуры.

2. Окно из кварцевого стекла оптического цилиндра следует проверять на чистоту в начале каждого рабочего дня. Если на нем есть пыль или конденсат водяного пара, его следует вовремя продуть шариком для продувки ушей или протереть мягкой тканью или оптической бумагой для линз.

3. Работу следует проверять один раз в месяц для отслеживания и своевременной корректировки (до легкой точки).

4. Прибор является точным прибором, строго соблюдайте рабочие процедуры для отладки, никогда не применяйте чрезмерную силу, будьте осторожны и легки, уменьшите вибрацию, чтобы не повредить.

5. Пиранометр, используемый более двух лет, должен быть повторно откалиброван производителем или отделом измерений.
