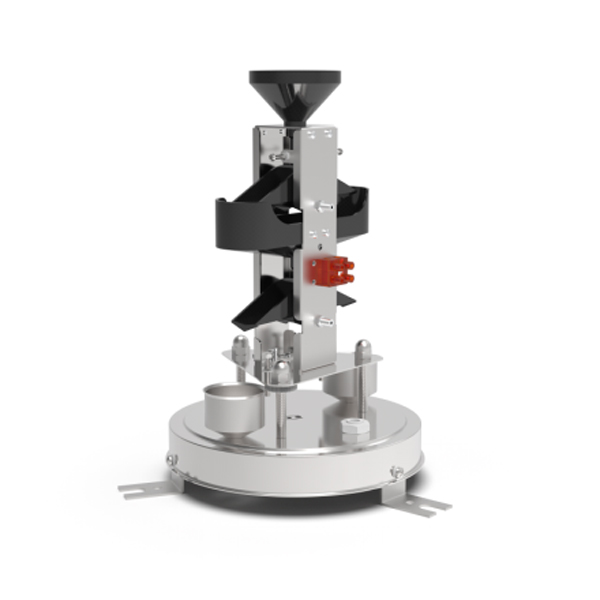

Датчик дождя с двойным опрокидывающимся ковшом, выход 0,1 мм RS485

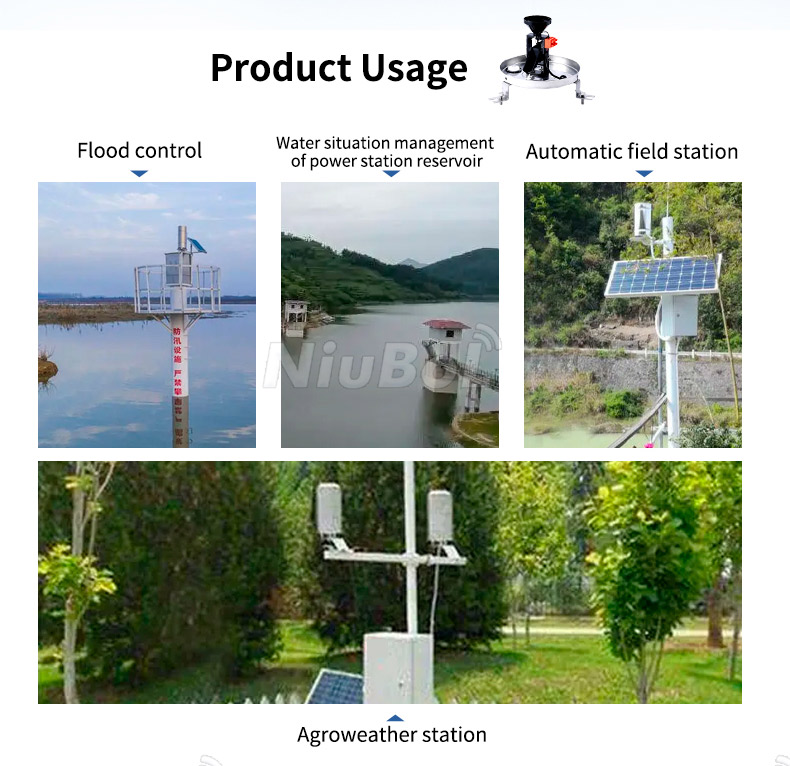

Датчик дождя с двойным опрокидывающимся ведром - это прибор, который может точно и дистанционно измерять количество жидких осадков, интенсивность осадков, время начала и окончания осадков. Датчик дождя с двойным опрокидывающимся ведром , стал важным инструментом метеорологической станции (станции), гидрологической станции, сельского хозяйства, лесного хозяйства, национальной обороны и других смежных ведомств. Он широко используется в гидрологической автоматической системе отчетности, автоматической полевой станции отчетности, для борьбы с наводнениями, планирования водоснабжения, управления водными ресурсами водохранилищ электростанций и другой важной поддержки данных.

Датчик дождя с двойным опрокидывающимся ковшом Технические параметры:

Датчик дождя с двойным опрокидывающимся ведром калибра Ф200 ± 0,6 мм, диапазон измерения до 0-4 мм/мин (интенсивность осадков), разрешение до 0,1 мм (3,14 мл), точность ± 4% (статический тест в помещении, интенсивность дождя 2 мм/мин). Поддерживает различные режимы питания, включая DC 5 В, DC 12 В-24 В и т. д. Другие режимы питания также доступны по запросу. В виде выходного сигнала датчик дождя с двойным опрокидывающимся ведром имеет различные методы вывода, такие как сигнал переключения, напряжение и RS485, чтобы удовлетворить потребности различных сценариев применения.

Принцип работы датчика дождя с двойным опрокидывающимся ковшом заключается в усовершенствовании датчика дождя с одним опрокидывающимся ковшом . Поскольку датчик дождя с одним опрокидывающимся ковшом впрыскивает осадки в опрокидывающийся ковш во время процесса опрокидывания, разница в количестве осадков велика, что легко приводит к ошибкам. Используя несколько опрокидывающихся ковшей, датчик дождя с двойным опрокидывающимся ковшом равномерно впрыскивает естественные осадки различной интенсивности в измерительные опрокидывающиеся ковши, тем самым уменьшая погрешность измерения из-за различной интенсивности осадков.

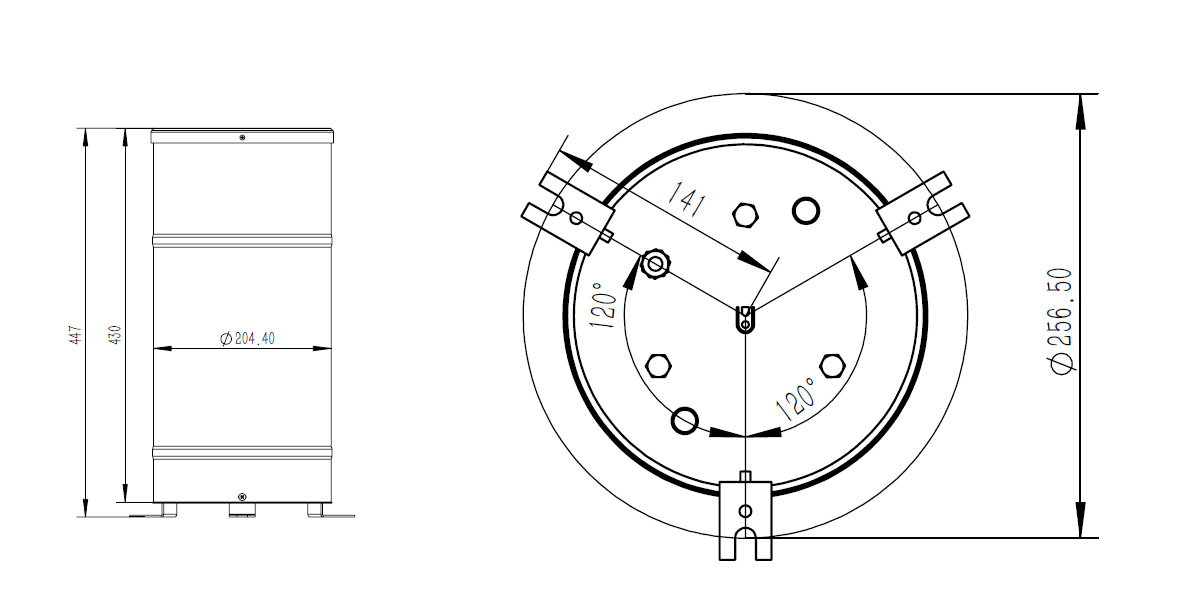

Размеры датчика дождя с двойным опрокидывающимся ковшом :

Установка датчика дождя с двойным опрокидывающимся ковшом очень проста, просто следуйте инструкциям ниже:

1. Выберите место установки датчика в соответствии с фактическими требованиями, например, на земле, самодельном большом цилиндре, фланце железного столба или крыше дома;

2. отрегулируйте три регулировочных винта на шасси или крепежные винты треугольной пластины так, чтобы пузырек уровня указывал уровень;

3. Следуя принципиальной схеме, соберите и закрепите датчик;

4. После фиксации откройте дождевую бочку, отрежьте нейлоновый хомут на воронке, медленно впрыскивайте воду в датчик дождя, наблюдайте за процессом опрокидывания ведра и проверьте, поступают ли данные на прибор для сбора;

5. Впрыск количественной воды (60-70 мм), если данные, отображаемые на сборном приборе, совпадают с впрыскиваемой водой, это означает, что прибор исправен, в противном случае его необходимо отремонтировать и отрегулировать;

6. Не разбирайте датчик во время установки.

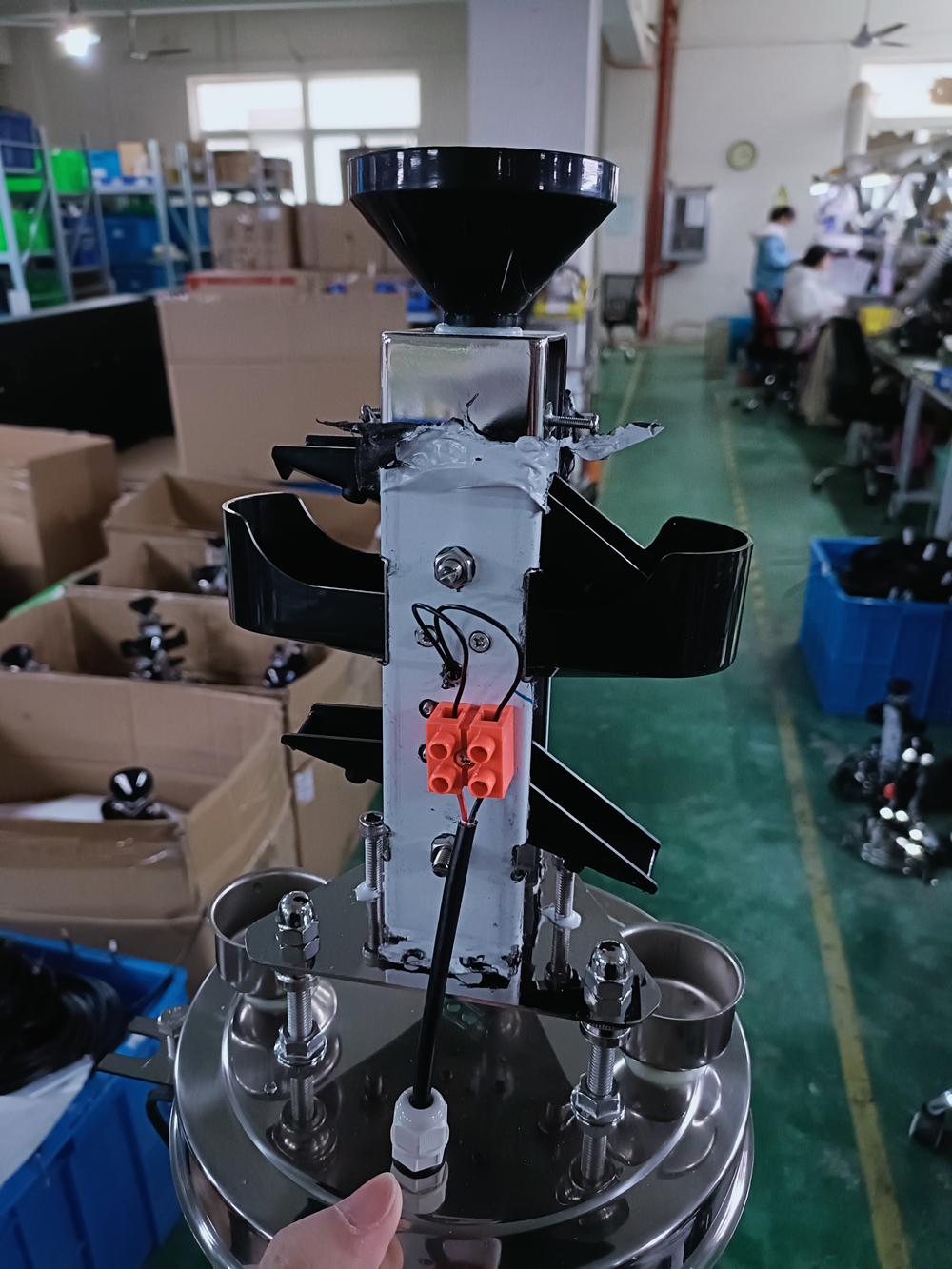

Рабочий процесс датчика дождя с двойным опрокидывающимся ковшом выглядит следующим образом:

1. Водосборник собирает осадки и через воронку поступает в верхний бункер.

2. Когда верхняя воронка достигает верхнего предела (0,2 мм/0,5 мм), она переворачивается, и осадки через сборную воронку и дроссельную трубку поступают в мерную воронку.

3. мерный стакан переворачивается один раз, количество осадков составляет 0,1 мм, затем осадки из мерного стакана поступают в материализующий стакан;

4. в центре опрокидывающегося бункера установлен небольшой магнит, а в верхней части магнита установлен геркон; когда счетный опрокидывающийся бункер переворачивается один раз, геркон замыкается один раз, производя импульсный сигнал;

5. Импульсный сигнал отправляется на счетчик в коллекторе для подсчета, каждый отсчет равен 0,1 мм.

Благодаря этой серии точных рабочих процессов датчик дождя с двойным опрокидывающимся ведром обеспечивает высокоточное и стабильное средство мониторинга осадков для метеорологических и гидрологических полей. Он играет важную роль в борьбе с наводнениями, планировании водоснабжения, управлении водными ресурсами водохранилищ электростанций и других ключевых областях.

Техническое описание датчика дождя с двойным опрокидывающимся ковшом

NBL-W-DRS-Double-Tipping-Bucket-Rain-Sensor-Instruction-Manual.pdf
